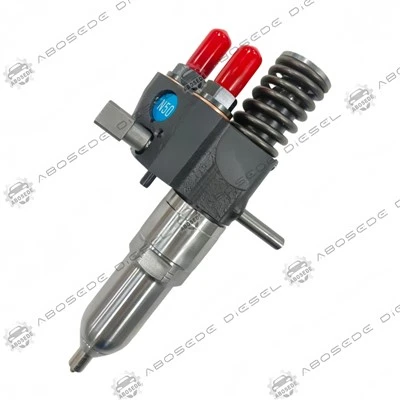

انژکتور واحد 929B90 - مونتاژ دقیق بشکه پیستون با زمان بندی دینامیکی بهینه برای کاربردهای دیزل صنعتی

در حالی که اکثر انژکتورهای پس از فروش فقط بر روی آستانه فشار حداکثر تمرکز دارند،R-929B90قابلیت اطمینان را از طریق آن دوباره تعریف می کندراندمان حجمی هیدرولیکوپایداری زمان تزریق. این انژکتور واحد حول یک تعادل مکانیکی-هیدرولیکی حلقه بسته طراحی شده است که به حداقل رساندنلرزش تاخیر تزریق-یک پارامتر حیاتی که اغلب در جایگزین‌های استاندارد نادیده گرفته می‌شود. با بهینه سازی ناحیه فشار موثر پیستون کنترل و کاهش اثر بالشتک روغن در محفظه فشار بالا، این انژکتور بدون توجه به نوسانات ویسکوزیته سوخت بین 2.5 و 4.5 cSt، منحنی تحویل سوخت ثابتی را ارائه می دهد. نتیجه یک بهبود ملموس در یکنواختی چرخش میل لنگ (اندازه گیری شده به عنوان COV از IMEP کمتر یا مساوی 2.1٪) در چرخه های بار متغیر است.

1. زمان بندی دینامیک و پاسخ شیر برقی

راR-929B90دارای یک آرمیچر برقی با سرعت بالا-با یکحداکثر جریان انرژی 18 آمپرو یک جریان نگهدارنده 8 آمپر، دستیابی به تأخیر کل سوئیچینگ کمتر از 0.2 میلی ثانیه (از فرمان ECU تا باز کردن سوزن). برخلاف طرح‌های معمولی که در آن فنر برگشتی بر فاز بسته شدن غالب است، این مدل از a استفاده می‌کندفنر بایاس نرخ دوگانه-که بسته شدن سوزن را در طول 15% نهایی بالابر سرعت می بخشد و به طور موثری از ریزش سوخت باقیمانده در صندلی نازل جلوگیری می کند. این به معنای کاهش شدید هیدروکربن‌های نسوخته (HC) در طول شتاب‌گیری گذرا است-به‌طور خاص برای موتورهایی که در 1800 تا 2200 RPM کار می‌کنند.

2. Plunger-Barrel Metallurgy & Anti{2}}Properties

عنصر پمپاژ هسته از aفولاد ضد زنگ مارتنزیتی نیتروکربوریزه شده(معادل 1.4122) برای بشکه، جفت شده با پیستون DLC پوشش داده شده (الماس-مثل کربن). این جفت شدن ضریب اصطکاک ساکن را از 0.12 به 0.04 در شرایط روغن کاری مرزی کاهش می دهد. قطر پیستون دقیقاً به زمین است6.5 میلی متربا هندسه درگاه ورودی مارپیچ که از فرسایش حفره ای در لبه نشت جلوگیری می کند-یک حالت خرابی رایج که باعث افت تدریجی فشار ریل در طی عملیات بکسل بار{1} بالا می شود.

3. کنترل حجم کیسه و نفوذ اسپری

ویژگی های نازل aمینی-کیسهطراحی با حجم کیسه کاهش یافته فقط 0.8 میلی متر مکعب (28٪ کوچکتر از معادل های عمومی پس از فروش). این کار سوخت باقی مانده پس از تزریق را که معمولاً باعث کک شدن نازل می شود، به حداقل می رساند. پیکربندی سوراخ اسپری است4 x Ø0.22 میلی متر، در یک الگوی نامتقارن چیده شده است (زاویه شامل: 148 درجه) که به طور خاص با کاسه های احتراق با هندسه لبه ورودی مجدد مطابقت دارد. این امر نفوذ نوک اسپری 32 میلی‌متر @ 1600 بار را تضمین می‌کند و از خیس شدن دیوار جلوگیری می‌کند و در عین حال حباب هوا را در ناحیه کوبیدن به حداکثر می‌رساند.

راR-929B90عمدتاً برایموتورهای صنعتی با سرعت ثابت-وواحدهای کمکی{0}}دریایی متوسط، به جای روی --کامیون های جاده ای. این به طور خاص برای:

مجموعه‌های ژنراتور (Gen-Sets)با سرعت 1500 RPM / 50Hz کار می کند، جایی که پذیرش بار نیاز به پاسخ سریع گاورنر بدون دود بیش از حد دارد.

لودر چرخ و بیل مکانیکیبا استفاده از استانداردهای انتشار سطح 3 / مرحله IIIA، که در آن مشخصه نشتی کم انژکتور به طور موثر بار انگلی روی پمپ تغذیه را کاهش می دهد.

پمپ های آبیاریبه لطف پوشش‌های مقاوم در برابر اسید بهبود یافته روی راهنمای سوزن، با سوخت{0}}گوگرد بالا کار می‌کند.

OEM Cross-یادداشت مرجع: همیشه کالیبراسیون کد انژکتور را بررسی کنید. راR-929B90خاص نیاز داردنقشه افست مدتدر ECU؛ استفاده از نقشه های پیش فرض ممکن است منجر به خطای زمان بندی میل لنگ 3± درجه شود.

جنبه منحصر به فرد این مدل یکپارچه بودن آن استبازگشت-مسیر خنک کننده سوخت. گالری داخلی سوخت برگشتی را در اطراف بدنه شیر برقی هدایت می کند و گرمای تولید شده توسط مدار مغناطیسی را دفع می کند. این باعث کاهش گرادیان دما بین بدنه انژکتور و سرسیلندر می شود و از تغییر شکل حرارتی نگهدارنده نازل جلوگیری می کند. داده‌های میدانی نشان می‌دهد که حداکثر دمای بدن در 105 درجه در یک محیط 40 درجه محیطی محدود می‌شود و این اطمینان را می‌دهد که فاصله پیستون انژکتور از 2.5 میکرومتر تجاوز نمی‌کند{6}}و بازده حجمی را در طول چرخه کاری حفظ می‌کند.

نیروی بستن: گشتاور زاویه 65 نیوتن متر + 60 درجه را روی پیچ پایین نگه دارید-. هر بار از یک پیچ کشی جدید استفاده کنید.

اتصال با فشار بالا{{0}: 30 نیوتن متر; اطمینان حاصل کنید که سطوح مخروطی جفت گیری عاری از فرز هستند.

تنظیم مژه: فاصله بازوی راکر باید روی 0.20 - 0.30 میلی متر تنظیم شود (موتور داغ ترجیح داده می شود).

رویه پرایمینگ: قبل از میل لنگ، مدار کم فشار-را برای حداقل 15 ثانیه تمیز کنید تا هوا از گالری پیستون خارج شود. گیر افتادن هوا می تواند باعث "ضربه خشک" شود که در عرض 10 دور به لبه شیر کنترل آسیب می رساند.

Q1: آیا R-929B90 می تواند عملکرد مداوم را در 85٪ بار بدون رانش زمان حفظ کند؟
بله. هسته مغناطیسی شیر برقی مجهز به یک شیم جبران شده با دما است که حرکت آرمیچر را با انبساط سیم پیچ مسی تنظیم می کند. دریفت زمان بندی در کل محدوده دمای عملیاتی به زاویه میل لنگ ± 0.2 درجه محدود می شود که به خوبی در پنجره تصحیح تطبیقی ​​ECU قرار دارد.

Q2: چرا حجم سوخت برگشتی در این مدل در مقایسه با انژکتورهای استاندارد به میزان قابل توجهی کمتر است؟
دهانه خونریزی داخلی برای محدود کردن نشتی و در عین حال حفظ روانکاری کافی برای پیستون کالیبره شده است. حجم برگشت کمتر باعث کاهش گرمایش سوخت در باک و کاهش بار کاری کولر سوخت می‌شود و بهبود قابل‌اندازه‌گیری در مصرف سوخت کلی را تا حدود 1.5 درصد در کاربردهای ژنراتور ارائه می‌دهد.

Q3: طول عمر معمولی قبل از نیاز به بازسازی تست پاپ چیست؟
در شرایط عملیاتی استاندارد (سوخت تمیز، کمتر یا مساوی 10 ppm گوگرد)، عمر مفید B10-به معنی احتمال خرابی 10%{4}}از 12000 ساعت بیشتر است. برای بررسی افت فشار باز (باید بالای 280 بار باقی بماند) هر 4000 ساعت یک بازرسی آزمایشی پاپ را توصیه می کنیم.

Q4: ما در حال تعویض انژکتور رقیب هستیم. آیا باید ECU را دوباره برنامه ریزی کنیم؟
کاملا. R-929B90 منحصر به فرد استزمان انرژی دهی در مقابل فشار ریلمنحنی مشخصه عدم به روز رسانی کد تریم انژکتور (IMA) منجر به محاسبه نادرست جرم سوخت می شود که به طور بالقوه منجر به دود سیاه و افزایش دمای گازهای خروجی (EGT) بیش از 680 درجه می شود.

Q5: این انژکتور چگونه در آب و هوای سرد (25- درجه) بدون کمک شمع روشن می شود-؟
کاهش فاصله پیستون (که از طریق جبران انبساط حرارتی حفظ می‌شود) حتی با دیزل سرد و ضخیم‌شده، آب‌بندی تراکم لنگ بالاتری را ممکن می‌سازد. همراه با کشش سریع شیر برقی به داخل، حداقل فشار تزریق 200 بار را در 2 حرکت فشاری اول به دست می‌آورد که به طور قابل‌توجهی زمان میل لنگ را کاهش می‌دهد.

Q6: آیا ذرات کثیفی موجود در سوخت می تواند به طور دائم به صندلی نازل آسیب برساند؟
بله. زاویه صندلی (60 درجه) به سایش ساینده بسیار حساس است. ذرات بزرگتر از 4 میکرومتر که بین سوزن و نشیمنگاه محبوس شده‌اند باعث نشتی فشار{4}} پایین می‌شوند و فشار تزریق استاتیک را تا 50 بار کاهش می‌دهند. همیشه از یک سیستم فیلتراسیون مطلق 2 میکرونی در بالادست استفاده کنید.
