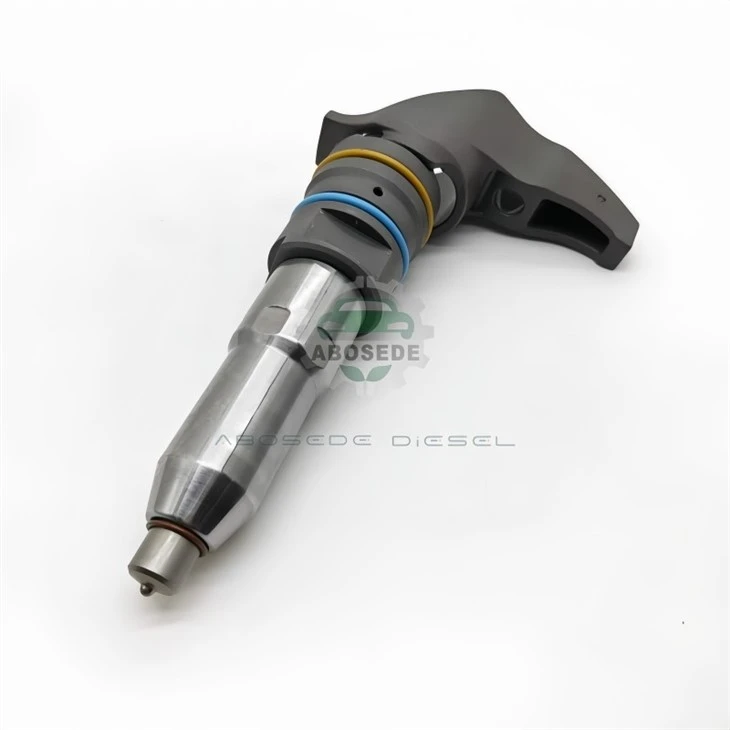

انژکتور 349-2522 - تحویل سوخت با توان بالا با ساختار تقویت شده برای موتورهای C175 با سوراخ بزرگ

در حوزه موتورهای با جابجایی بزرگ-که در آن جابه‌جایی سیلندرها از 2 لیتر فراتر می‌رود و توان خروجی از 2500 اسب بخار فراتر می‌رود{4}}نقش انژکتور سوخت از ظرافت اتمی‌سازی به قوام حجمی خالص تغییر می‌کند. Injector 349-2522 به طور خاص برای خانواده موتورهای C175 مهندسی شده است، پلت فرمی مترادف با کامیون های حمل و نقل معدن، نیروی محرکه دریایی و مجموعه ژنراتورهای با ظرفیت بالا که به طور مداوم تحت بارهای شدید کار می کنند. در اینجا، هر رویداد تزریق، جرم سوختی تقریباً دو برابر یک انژکتور معمولی 12 لیتری کامیون را ارائه می‌کند، که نیازهای زیادی را بر روی فاصله هدایت سوزن، مقاومت در برابر خستگی فنر، و پایداری حرارتی نازل ایجاد می‌کند. این انژکتور به جای دنبال کردن کوچک‌ترین اندازه قطرات، حفظ هندسه ستونی پایدار و مقدار تحویلی قابل تکرار در میلیون‌ها چرخه را در اولویت قرار می‌دهد و تضمین می‌کند که فرآیند احتراق متعادل باقی می‌ماند حتی زمانی که موتور برای ساعت‌ها با بار 95 درصد کار می‌کند- سناریویی که در آن انژکتورهای کوچک ساییده می‌شوند.

349-2522 برای سرعت جریان استاتیک 620-650 cm³/30s در فشار آزمایشی 100 بار در کارخانه کالیبره شده است که آن را به یکی از انژکتورهای با جریان بالاتر در کلاس خود تبدیل می کند. نازل آن دارای 10 سوراخ با فاصله مساوی، هر کدام با قطر 0.24 میلی‌متر است که در یک پیکربندی دو حلقه (6 داخلی + 4 بیرونی) مرتب شده‌اند تا توزیع سوخت را در کاسه پیستون موتورهای با سوراخ بزرگ بهینه کند. لیفت سوزنی روی 0.01 ± 0.40 میلی‌متر تنظیم شده است، که باز شدن کافی برای حفظ نرخ‌های تحویل بالا را بدون ایجاد تلفات بیش از حد در گاز ایجاد می‌کند. فشار باز شدن دریچه در کارخانه روی 280 بار تنظیم شده است، با یک پیش بار فنر ثانویه 55 نیوتن که به طور فعال جهش سوزن را در مرحله بسته شدن سریع کاهش می دهد{17}یک ویژگی مهم با توجه به تکانه بالاتر مجموعه سوزن سنگین تر. نشتی داخلی زیر 2.8 سانتی‌متر مکعب در دقیقه در فشار ریل 1600 بار حفظ می‌شود، به لطف فاصله 4 میکرومتری هدایت سوزن، که تعادلی بین حداقل تراوش و روانکاری قابل اطمینان ایجاد می‌کند. خطی بودن جریان دینامیکی در بازه زمانی انرژی‌زای 0.4 تا 3.2 میلی‌ثانیه در محدوده 2.5 ± درصد باقی می‌ماند، و این اطمینان را می‌دهد که محاسبات مقدار سوخت ECU حتی زمانی که موتور از حالت بیکار به قدرت کامل تبدیل می‌شود، دقیق باقی می‌ماند.

انژکتور 349-2522 که عمدتاً برای انواع موتورهای C175-16 و C175-20 طراحی شده است، همچنین با موتورهای صنعتی 15 تا 20 لیتری که هندسه سوراخ انژکتور و طراحی گیره یکسانی دارند، سازگار است. رابط نصب آن دارای یک گل میخ M12 × 1.5 با مشخصات نیروی گیره 65 نیوتن متر است و برآمدگی نازل روی 4.5 میلی متر تنظیم شده است تا با کاسه احتراق این پیکربندی های با سوراخ بزرگ تراز شود. این انژکتور علاوه بر کامیون‌های ماینینگ (مانند کامیون‌هایی که در عملیات ماسه‌های نفتی استفاده می‌شوند)، به طور گسترده در موتورهای کمکی دریایی و ژنراتورهای 50/60 هرتز استفاده می‌شود، جایی که مشخصات بار ثابت است اما زمان اجرا اغلب از 8000 ساعت در سال فراتر می‌رود. انژکتور برای عملکرد با دمای سوخت تا 75 درجه و دمای محیط در محدوده 30- درجه تا +55 درجه تأیید شده است، که شرایط محیطی شدیدی را که در سایت‌های حفاری قطب شمال و عملیات معدن‌کاری بیابان به طور یکسان مشاهده می‌شود، برآورده می‌کند.

با توجه به فشار تزریق بالاتر (تا 1600 بار) و حرکت طولانی تر سوزن، 349-2522 چندین تقویت کننده ساختاری را در خود جای داده است. راهنمای سوزن در مقایسه با انژکتورهای کامیون استاندارد 4 میلی‌متر طول می‌کشد و سطح یاتاقان بیشتری را فراهم می‌کند که سایش جانبی را کاهش می‌دهد و تمرکز را حتی پس از کار طولانی‌تر حفظ می‌کند. بدنه نازل از آلیاژی با کبالت بالا ساخته شده است که در برابر فرسایش ناشی از جت های سوخت با سرعت بالا مقاومت می کند و سطح صندلی تا 62 HRC سخت شده است تا از برینل شدن در اثر ضربه های مکرر جلوگیری شود. علاوه بر این، پیستون میرایی داخلی انژکتور-یک ویژگی که در مدل‌های سبک‌تر وجود ندارد{10}}شوک هیدرولیکی را در طول مرحله بسته شدن جذب می‌کند و فشار اوج بر روی مهره نگهدارنده را تا حدود 18% کاهش می‌دهد. این پیشرفت‌ها در مجموع به عمر معمولی 14000 ساعت در کاربردهای سنگین مستمر کمک می‌کنند، همانطور که در آزمایش‌های میدانی در یک معدن مس اندازه‌گیری شد، جایی که انژکتورها هر 2000 ساعت بازرسی می‌شدند.

349-2522 نشانه های سایش متمایز را ارائه می دهد که بدون برداشتن انژکتور قابل نظارت است. یک واحد جدید جریان برگشت سوخت (نشت برگشتی) 30 تا 40 سانتی‌متر مکعب در دقیقه را در حالت بیکار داغ (80 درجه خنک کننده، 700 دور در دقیقه) نشان می‌دهد. وقتی این مقدار به 50 تا 55 سانتی‌متر مکعب در دقیقه می‌رسد، نشان می‌دهد که فاصله راهنمای سوزن تقریباً 5 میکرومتر افزایش یافته است{11}}که پیش‌بینی‌کننده مطمئنی است که انژکتور وارد فاز شتاب سایش شده است. در این مرحله، انژکتور هنوز می تواند کار کند، اما باید ظرف 1500 ساعت آینده برای تعویض برنامه ریزی شود. به‌علاوه، اندازه‌گیری لیفت سوزن با استفاده از یک صفحه‌سنج در طول تست رومیزی (با انژکتور جداشده) می‌تواند کاهش بیش از 0.015 میلی‌متر از 0.40 میلی‌متر اسمی را نشان دهد. این افت معمولاً از فرسایش صندلی ناشی می شود که جریان ساکن را نیز کاهش می دهد. کارگاه‌ها با ترکیب این دو معیار{19}}نشتی عقب و افت بالابر{20}} می‌توانند بین فرسایش راهنما و فرسایش صندلی تمایز قائل شوند و به آنها اجازه می‌دهد تصمیم بگیرند که آیا واحد را بازسازی یا تعویض کنند.

❓ انژکتور 349-2522 با سوخت های دریایی با گوگرد بالا (تا 1.0٪ S) که هنوز در برخی مناطق استفاده می شود چگونه عمل می کند؟
نازل بر پایه کبالت و نشیمنگاه سخت شده انژکتور در برابر خوردگی اسید سولفوریک مقاوم است. با این حال، سوخت‌های با گوگرد بالا تشکیل رسوب را افزایش می‌دهند. کوتاه کردن فاصله تمیز کردن از 3000 ساعت به 2000 ساعت توصیه می شود. همیشه برای خنثی کردن اسیدیته از یک نرم کننده سوخت با عدد پایه کل بالا (TBN) استفاده کنید.

❓ آیا می توانم 349-2522 را با یک انژکتور با جریان کمتر از یک موتور دیگر تعویض کنم تا مصرف سوخت کاهش یابد؟
توصیه نمی شود. نقشه سوخت ECU برای دبی خاص این انژکتور کالیبره شده است. استفاده از واحد جریان کمتر باعث می‌شود که ECU زمان انرژی‌دهی را برای جبران افزایش دهد و به طور بالقوه از ظرفیت راننده فراتر رود و به شیر برقی آسیب برساند. همیشه شماره قطعه را مطابقت دهید.

❓ روش بهینه برای آزمایش این انژکتور روی نیمکت بدون دکل آزمایشی کامل مشترک ریل چیست؟
یک تستر پاپ می تواند فشار باز شدن و الگوی اسپری را اندازه گیری کند، اما نمی تواند جریان دینامیکی یا زمان پاسخ را ارزیابی کند. برای تشخیص دقیق، از تستری استفاده کنید که می‌تواند نمایه جریان تقویتی را شبیه‌سازی کند و حجم ارسالی را در هر پالس در ۱۵۰۰ بار اندازه‌گیری کند. اکنون چنین دکل هایی برای بسیاری از کارگاه ها مقرون به صرفه هستند.

❓ چگونه سوزن گیر کرده را بدون جدا کردن انژکتور شناسایی کنم؟
به یک کلیک فلزی تیز در حالت بیکار گوش دهید-یک انژکتور سالم در هر چرخه یک کلیک واضح ایجاد می کند. صدای کسل کننده یا غایب نشان دهنده چسبیدن سوزن است. همچنین، جریان برگشتی را مقایسه کنید: یک سوزن گیر کرده جریان برگشتی بالای 80 سانتی‌متر در دقیقه را نشان می‌دهد، در حالی که یک سوزن بسته جریان برگشتی نزدیک به صفر را نشان می‌دهد و باعث شلیک ناقص ثابت می‌شود.

❓ آیا تعویض همه انژکتورها به طور همزمان ضروری است یا می توانم فقط یک واحد خراب را تعویض کنم؟
اگر موتور بیش از 8000 ساعت کار کرده باشد، تعویض تنها یک انژکتور ممکن است باعث عدم تعادل سیلندر به سیلندر شود زیرا انژکتور جدید فاصله‌های کمتری دارد و نشتی کمتری دارد. بهتر است آنها را در مجموعه ها جایگزین کنید. برای حفظ یکنواختی حداقل، کل بانک (برای موتورهای V) را جایگزین کنید.

❓ چه شرایط نگهداری برای انژکتورهای یدکی توصیه می شود و چه مدت می توان آنها را نگهداری کرد؟
در کیسه مهر و موم شده اصلی در دمای 15 تا 25 درجه با رطوبت زیر 60 درصد نگهداری شود. ماندگاری 5 سال است. پس از 3 سال، الاستیسیته اورینگ را بررسی کنید-اگر شکننده است، آنها را قبل از نصب تعویض کنید. نوک نازل باید با استفاده از ذره بین از نظر وجود لکه های زنگ زده بررسی شود.
