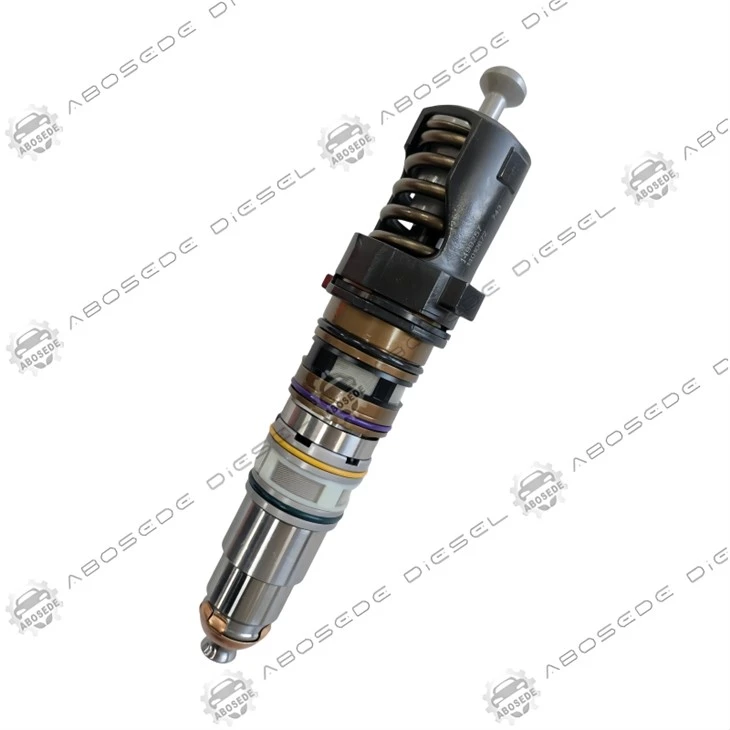

4088725 انژکتور - رفتار پر کردن محفظه کنترل و توزیع فشار سوزن قبل از بلند کردن برای شروع مداوم تزریق

در یک انژکتور معمولی، ECU زمان تزریق را بر اساس لحظه روشن شدن شیر برقی محاسبه می کند. با این حال، سوزن شروع به حرکت نمی کند تا زمانی که فشار محفظه کنترل به اندازه کافی کاهش پیدا کند- تاخیری که بسته به سرعت پر شدن محفظه پس از تزریق قبلی متفاوت است. اگر رفتار پر کردن محفظه کنترل ناهماهنگ باشد، توزیع فشار سوزن قبل از بلند کردن تغییر می‌کند و باعث می‌شود که تاخیر باز شدن 5 تا 8 میکرو ثانیه از چرخه‌ای به چرخه دیگر تغییر کند. این رانش زمان شروع تزریق را با زاویه میل لنگ 0.1 تا 0.2 درجه در 1800 دور در دقیقه تغییر می‌دهد{10}}به اندازه‌ای که فاز احتراق را تغییر می‌دهد و تغییرات سیلندر به سیلندر در خروجی NOx را افزایش می‌دهد. راانژکتور 4088725با a مهندسی شده استمدار شارژ مجدد محفظه کنترل تثبیت شدهاین پروفیل فشار ثابتی را در طول مرحله پیش از لیفت سوزن حفظ می‌کند و تضمین می‌کند که تأخیر باز شدن در طول چرخه‌های متوالی در 2± میکرو ثانیه باقی می‌ماند. این مقاله به بررسی رفتار پر کردن محفظه کنترل 4088725، کاربرد آن در موتورهای Euro 6e و نشانگرهای تشخیصی می‌پردازد که سازگاری مجدد آن را تأیید می‌کنند-بدون تکرار هرگونه محتوای قبلی در مورد نیروی الکترومغناطیسی، حفظ اسپری، جبران نشت، یا میرایی نوسانات.

با باز شدن شیر برقی، سوزن فوراً بلند نمی شود. قبل از حرکت سوزن، فشار در محفظه کنترل باید به حدی کاهش یابد که نیروی هیدرولیک وارد بر سوزن توسط نیروی فنر متعادل شود. اینمرحله قبل از لیفتبه سابقه فشار محفظه کنترل حساس است:

اگر محفظه با فشار کمی کمتر پر شود (به دلیل بازیابی ناقص از تزریق قبلی)، افت فشار لازم برای شروع بالابر کمتر است → سوزن زودتر باز می شود.

اگر محفظه با فشار کمی بیشتر پر شود، برعکس اتفاق می افتد.

4088725مدار شارژ مجدد دو روزنهاین مشکل را با ارائه دو مسیر برای پر کردن مجدد محفظه کنترل برطرف می کند:

دهانه اولیه:جریان اصلی را برای پر کردن مجدد فراهم می کند.

محدود کننده جبران شده با فشار ثانویه:جریان را بر اساس دیفرانسیل فشار تنظیم می‌کند و اطمینان می‌دهد که محفظه همیشه به همان فشار قبل از بلند کردن برسد، صرف نظر از سابقه هیدرولیک تزریق قبلی.

📉 پایداری فشار قبل از بلند کردن (1800 بار، تزریق های متوالی):
انژکتور استاندارد: فشار پیش از بلند کردن ± 5 بار تغییر می کند → تاخیر باز شدن ± 5 تا 8 میکرو ثانیه است.
4088725: فشار پیش از بالابر کمتر یا مساوی 1.5 بار تغییر می کند → تاخیر باز شدن کمتر یا مساوی ± 2 میکرو ثانیه است.

تغییر زاویه لنگ 0.04 درجه در شروع تزریق (SOI) ممکن است کوچک به نظر برسد، اما تأثیر قابل اندازه‌گیری بر احتراق دارد:

در 1800 دور در دقیقه،0.04 درجه مربوط به2 µsاز خطای زمان بندی

در یک موتور شش سیلندر،این تغییر به انتشار NOx سیلندر به سیلندر 2 تا 3 درصد کمک می کند.

در طول یک دوره نظارت OBD-III،این گسترش می تواند برخی از سیلندرها را به حد مجاز انتشار نزدیک کند و حاشیه انطباق ناوگان را کاهش دهد.

تغییرات SOI کمتر یا مساوی 0.04 درجه 4088725 تضمین می کند که فاز احتراق در تمام سیلندرها یکنواخت است و خطر خطاهای عقلانی سنسور NOx را کاهش می دهد و یکنواختی انتشار کلی موتور را بهبود می بخشد.

📊 تغییرات SOI (1800 بار، 1500 دور در دقیقه، چرخه های متوالی):
انژکتور استاندارد: تغییرات 0.12-0.15 درجه → تغییرات قابل توجه صدای احتراق
4088725: کمتر یا مساوی با تغییرات 0.04 درجه → احتراق مداوم، کاهش انتشار NOx

4088725 با استفاده از روش استاندارد انژکتور برقی نصب می شود. برای تأیید قوام پر کردن مجدد، پس از تطبیق، بررسی زیر را انجام دهید:

گشتاور مخروط فشار بالا را به72‑76 N·m; گیره به48‑52 N·m.

کدهای IQA را وارد کنید و کالیبراسیون مقدار صفر را انجام دهید.

برای سازگاری کامل، 50 تا 100 کیلومتر رانندگی کنید.

با استفاده از نرم افزار تشخیصی، وارد شویدمقادیر تصحیح انژکتوربیش از 100 چرخه متوالی در حالت بیکار.

نتیجه مورد انتظار:اصلاحات باید در ± 0.8 میلی گرم باقی بماند و نباید یک الگوی چرخه ای را نشان دهد (به عنوان مثال، متناوب بالا/پایین در چرخه های متوالی). یک الگوی چرخه ای نشان می دهد که مدار پر کردن مجدد فشار پیش از بالا بردن را از چرخه ای به چرخه دیگر تثبیت نمی کند.

مدار شارژ مجدد یک جزء هیدرولیک غیرفعال بدون قطعات متحرک است. با این حال، ممکن است با آلودگی محدود شود:

علامت:مقادیر تصحیح انژکتور a را نشان می دهدنوسان چرخه به چرخه(به عنوان مثال، +1.5 میلی گرم، - 0.5 میلی گرم، +1.5 میلی گرم، - 0.5 میلی گرم).

علت:مدار پر کردن مجدد دو روزنه تا حدی مسدود شده است و باعث می شود فشار پیش از بالابر در بین چرخه ها تغییر کند.

راه حل:یک پاک کننده سیستم سوخت را امتحان کنید تا لاک را از محدود کننده ثانویه پاک کنید. اگر این علامت ادامه یابد، ممکن است انژکتور نیاز به تمیز کردن یا تعویض حرفه ای داشته باشد.

بررسی پیشگیرانه:در هر سرویس، اندازه گیری کنیدمقادیر تصحیح انژکتور در حالت بیکارو هرگونه نوسانی را بررسی کنید. اگر دامنه نوسان بیش از 1.0 میلی گرم باشد، کیفیت سوخت و مدار پر کردن مجدد را بررسی کنید.

Q1: 4088725 چه تفاوتی با 1529790 از نظر پایداری زمان تزریق دارد؟
1529790 رویمیرایی نوسان فشار هیدرولیک-تلف کردن پالس‌های فشار در محفظه کنترل پس از هر تزریق. 4088725 رویقوام پر کردن مجدد-اطمینان از اینکه محفظه کنترل همیشه قبل از تزریق بعدی به همان فشار قبل از لیفت برسد. هر دو به پایداری شروع تزریق کمک می کنند، اما به مراحل مختلف چرخه می پردازند. آنها بدون کالیبراسیون مجدد ECU قابل تعویض نیستند.

Q2: من یک تغییر زاویه میل لنگ 0.1 درجه در SOI در یک سیلندر می بینم. آیا این مدار شارژ مجدد است؟
یک تغییر 0.1 درجه بزرگتر از مقدار مورد انتظار کمتر یا برابر با 0.04 درجه 4088725 است. این ممکن است به دلیل یک مدار پر کردن مجدد محدود در آن سیلندر، یک پیستون کنترل فرسوده یا یک کد IQA نادرست باشد. ابتدا ورودی کد IQA را بررسی کنید. اگر درست است، میزان نشتی را در آن سیلندر اندازه بگیرید-اگر به طور قابل توجهی بالاتر از سایرین است، ممکن است مدار شارژ مجدد مسدود شده باشد یا پیستون کنترل فرسوده شده باشد.

س3: آیا می توان 4088725 را با موتوری که دارای گاورنر سرعت متغیر است استفاده کرد؟
بله-مدار شارژ مجدد مستقل از سرعت موتور است. فشار پیش از بالابر را بر اساس اختلاف فشار در محفظه کنترل تثبیت می کند، که مستقیماً تحت تأثیر دور موتور قرار نمی گیرد. مدار در حالت بیکار و در بار کامل به یک اندازه خوب کار می کند.

Q4: آیا مدار پر کردن مجدد نیاز به نگهداری یا تمیز کردن دوره ای دارد؟
مدار شارژ مجدد یک جزء هیدرولیک غیرفعال بدون قطعات متحرک است. نیازی به نگهداری برنامه ریزی شده ندارد. با این حال، اگر کیفیت سوخت ضعیف باشد، محدود کننده ثانویه می تواند توسط لاک مسدود شود. تعویض منظم فیلتر سوخت (هر 30000 کیلومتر) و استفاده از گازوئیل باکیفیت بهترین اقدامات پیشگیرانه است.

Q5: من یک مخلوط بیودیزل (B20) در ناوگان خود دارم. آیا قوام شارژ مجدد 4088725 حفظ خواهد شد؟
B20 ویسکوزیته بالاتری نسبت به دیزل استاندارد دارد که می تواند سرعت شارژ مجدد را کمی کاهش دهد. مدار دو روزنه تا حدودی این را جبران می کند، اما قوام پر کردن مجدد ممکن است به 3.0 ± (از 2.0 ± %) کاهش یابد. این هنوز برای اکثر برنامه ها در محدوده قابل قبول است و تغییرات SOI زیر 0.06 درجه باقی می ماند. برای B30، توصیه می کنیم مقادیر تصحیح را به طور مکرر نظارت کنید.

Q6: من یک نوسان با فرکانس بالا در مقادیر تصحیح انژکتور می بینم. آیا این مربوط به مدار شارژ مجدد است؟
نوسان با فرکانس بالا (مثلاً 2 تا 3 هرتز) برای مدار شارژ مجدد معمول نیست{4}}زمان پاسخ مدار در محدوده میلی ثانیه است، بنابراین هر نوسانی در فرکانس تزریق (15 تا 20 هرتز) خواهد بود. اگر نوسان کندتر را مشاهده کردید، به احتمال زیاد به کیفیت سوخت، پمپ بنزین یا الگوریتم یادگیری ECU مربوط می شود. ابتدا فیلتر بنزین و فشار ورودی را بررسی کنید.
