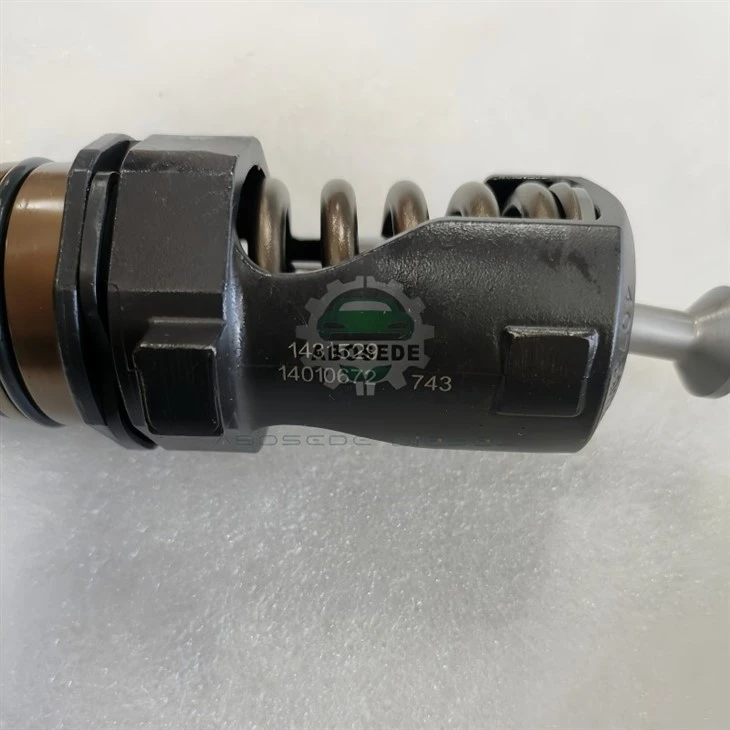

1431529 انژکتور - سازگاری افزایش جریان و کنترل هیسترزیس مغناطیسی برای ردیابی دقیق ساکن

در یک سیستم راه آهن مشترک، ECU با ارسال یک پالس جریان دقیق زمان‌بندی شده به شیر برقی فرمان تزریق می‌دهد. اما انژکتور فوراً پاسخ نمی‌دهد-جریان باید از صفر به سطح کشش افزایش یابد و شار مغناطیسی باید برای غلبه بر نیروی فنر ایجاد شود. این تاخیر، معروف بهزمان ساخت مغناطیسی، تابعی از مشخصات الکتریکی سیم پیچ و خواص مغناطیسی آرمیچر است. اگر این زمان جمع‌آوری از انژکتوری به انژکتور دیگر متفاوت است-یا در طول زمان تغییر می‌کند-فرمان زمان ماند ECU دیگر به دقت به لیفت سوزنی ترجمه نمی‌شود، حتی زمانی که dwell ثابت است، مقدار تزریق را 2 تا 3 درصد تغییر می‌دهد. راانژکتور 1431529با a مهندسی شده استمدار مغناطیسی تثبیت شدهکه نمایه افزایش جریان ثابت را حفظ می‌کند و هیسترزیس را به حداقل می‌رساند، و تضمین می‌کند که دستور توقف ECU به یک چرخه بعد از چرخه به یک بالا بردن سوزن قابل پیش‌بینی تبدیل می‌شود. این مقاله به بررسی قوام الکترومغناطیسی 1431529، کاربرد آن در موتورهای تجاری متوسط ​​و رویکرد تشخیصی می‌پردازد که پایداری مغناطیسی آن را تأیید می‌کند{3}}بدون تکرار محتوای رابط الکتریکی، سوپاپ کنترل یا متقاطع.

وقتی برق شیر برقی قطع می شود، میدان مغناطیسی فوراً فرو نمی ریزد-شار باقی مانده در آرمیچر و قطعه قطب باقی می ماند. این شار باقی مانده، یاهیسترزیس، تزریق بعدی را تحت تأثیر قرار می دهد زیرا نیروی خالص مورد نیاز برای کشیدن آرمیچر از وضعیت استراحت را کاهش می دهد. اگر هیسترزیس از چرخه ای به چرخه دیگر متفاوت باشد، تاخیر باز شدن نامنظم می شود.

1431529 از a استفاده می کندآلیاژ مغناطیسی با هیسترزیس کمدر آرمیچر و الفمغناطیس زدایی کنترل شدهطراحی در قطعه قطب که تضمین می کند شار باقیمانده به کمتر از 2٪ از مقدار پیک در 0.1 میلی ثانیه پس از قطع انرژی می رسد. این تضمین می کند که تزریق بعدی از یک خط پایه مغناطیسی شناخته شده شروع می شود و "اثر تاریخ" را که می تواند باعث تغییر چرخه به چرخه شود حذف می کند.

📊 اثر هیسترزیس (تغییر چرخه به چرخه):
آرمیچر استاندارد: شار باقیمانده 5 تا 8 درصد → تأخیر باز شدن بعدی 4± میکرو ثانیه متغیر است.
1431529: شار باقیمانده کمتر یا مساوی 2٪ → تاخیر باز شدن بعدی ± 1 میکرو ثانیه تغییر می کند

زمان ماندگاری ECU دوره ای است که در طی آن شیر برقی برق می گیرد. لیفت سوزن انژکتور با انتگرال نیروی مغناطیسی در طول زمان تعیین می شود. اگر زمان افزایش جریان متناقض باشد، لیفت سوزن برای یک محل معین از انژکتوری به انژکتوری دیگر متفاوت است-حتی اگر همه اجزای مکانیکی یکسان باشند.

1431529تثبیت زمان افزایش جریان(0.01 ± 0.32 ms) تضمین می کند که لیفت سوزن برای یک محل ثابت (مثلاً 800 میکرو ثانیه) تا 1.5 ± درصد در تمام سیلندرها سازگار است. این امر نیاز ECU را به اصلاحات سکون مخصوص سیلندر کاهش می دهد، کالیبراسیون را ساده می کند و نرمی کلی موتور را بهبود می بخشد.

📈 سازگاری Dwell-to-Lift (1800 bar، 800 µs dwell):
انژکتورهای استاندارد: تغییر لیفت سوزن ± 4٪ → گسترش اصلاحات ± 2.0 میلی گرم
1431529: تغییر لیفت با سوزن ± 1.5٪ → گسترش اصلاحات ± 0.8 میلی گرم

قبل از نصب 1431529، یک آزمایش ساده افزایش جریان (اگر ابزار تشخیصی شما از ثبت جریان انژکتور پشتیبانی می کند) می تواند سلامت مغناطیسی انژکتور را تأیید کند:

مقاومت سیم پیچ را اندازه بگیرید{0}}که باید باشد0.185‑0.225 Ω.

در صورت امکان، شکل موج فعلی را در طول تزریق آزمایشی ثبت کنید. جریان باید از 0 به 23.5 A اینچ افزایش یابد0.30-0.34 میلی‌ثانیه.

جریان باید در عرض 0.1 میلی‌ثانیه پس از دستور بسته شدن به نزدیک صفر کاهش یابد.

مراحل نصب:

مخروط پرفشار را بچرخانید70‑75 N·m; گیره به48‑52 N·m.

کدهای IQA را وارد کنید و کالیبراسیون مقدار صفر را انجام دهید.

برای تطبیق 50 تا 100 کیلومتر رانندگی کنید.

بررسی پس از نصب: Monitor the injector correction values at idle. A healthy 1431529 set will show corrections within ±1.0 mg. If one cylinder shows a persistently high correction (>2.0 میلی گرم)، مقاومت سیم پیچ را بررسی کنید-ممکن است از مشخصات خارج شده باشد.

پایداری مغناطیسی 1431529 تشخیص را ساده می کند:

علامت	علت مغناطیسی	علت مکانیکی
اصلاح با دما افزایش می یابد	افزایش مقاومت سیم پیچ (طبیعی)	اتصال حرارتی پیستون کنترل
تصحیح به طور تصادفی بین چرخه ها متفاوت است	هیسترزیس یا اتصال متناوب	چسباندن آرمیچر یا نازل
همه سیلندرها روند تصحیح مشابهی را نشان می دهند	مشکل درایور ECU یا ولتاژ	کیفیت سوخت یا مشکل پمپ
Single cylinder correction >2.0 میلی گرم، پایدار	مقاومت سیم پیچ خارج از مشخصات	سایش نازل یا نشت پیستون کنترل

اگر مقاومت سیم پیچ در حد مشخصات باشد و کانکتور الکتریکی تمیز باشد، هرگونه اصلاح مداوم احتمالاً مکانیکی-نه مغناطیسی است.

Q1: 1431529 از نظر عملکرد الکترومغناطیسی چگونه با 579261 و 579262 مقایسه می شود؟
579261 و 579262 هستندانژکتورهای با جریان بالاترطراحی شده برای موتورهای بزرگتر (OM 473، D13K). 1431529 یک استانژکتور جریان متوسطبرای موتورهای تا 13 لیتر هر سه از مدارهای مغناطیسی تثبیت شده استفاده می کنند، اما تغییرات افزایش جریان 1431529 (3±%) کمی محکم تر از سری 579 (4-5±%) است که نشان دهنده خط پایه تولید بالغ تر آن است. آنها به دلیل محدوده های جریان مختلف و کالیبراسیون OEM قابل تعویض نیستند.

Q2: من یک اصلاح متناوب در یک سیلندر دریافت می کنم. آیا هیسترزیس مغناطیسی می تواند باعث این امر شود؟
هیسترزیس یک ویژگی پایدار است-مشکلات متناوب ایجاد نمی کند. اصلاحات متناوب تقریباً همیشه به دلیل مشکل اتصال الکتریکی (شست شدن کانکتور، ترمینال خوردگی) یا یک مشکل مکانیکی (چسبیدن آرمیچر) است. ابتدا کانکتور را بررسی کنید.

Q3: آیا 1431529 برای حفظ عملکرد افزایش جریان خود به ولتاژ باتری خاصی نیاز دارد؟
انژکتور برای یک سیستم اسمی 12 ولت طراحی شده است، اما ECU تغییرات ولتاژ را جبران می کند. اگر ولتاژ باتری در حین چرخش به کمتر از 10.5 ولت برسد، زمان افزایش جریان افزایش می یابد و باز شدن را به تاخیر می اندازد. این یک مشکل در سطح سیستم است، نه یک نقص انژکتور.

Q4: آیا می توانم آرمیچر 1431529 را برای کاهش هیسترزیس تمیز کنم؟
آرمیچر یک جزء مهر و موم شده است-تمیز کردن موثر نیست و ممکن است به آلیاژ مغناطیسی آسیب برساند. در صورت مشکوک بودن به هیسترزیس (نادر)، انژکتور باید تست شود. Hysteresis یک ویژگی در سطح طراحی است و در طول زمان کاهش نمی یابد.

Q5: زمان افزایش جریان 1431529 به صورت 0.01 ± 0.32 ms مشخص شده است. آیا می توانم این را با یک مولتی متر استاندارد اندازه گیری کنم؟
خیر-مولتی متر خیلی کند است. اندازه گیری افزایش جریان به یک اسیلوسکوپ یا یک ابزار تشخیصی با قابلیت ثبت جریان نیاز دارد. اندازه گیری مقاومت (0.185-0.225 Ω) یک بررسی میدانی عملی است. اگر مقاومت درست باشد، زمان افزایش جریان در محدوده مشخصات خواهد بود.

Q6: من یک موتور با ECU بوش EDC16 دارم. آیا می توانم از 1431529 استفاده کنم؟
1431529 برای سیستم های EDC17 کالیبره شده است. EDC16 از مشخصات درایور جریان متفاوت (جریان پیک کمتر، جریان نگهدارنده متفاوت) استفاده می کند. در حالی که انژکتور ممکن است از نظر فیزیکی مناسب باشد، نقشه سکونت به مقدار ECU با ویژگی های انژکتور مطابقت ندارد و منجر به اندازه گیری نادرست سوخت می شود. توصیه می کنیم از انژکتور مشخص شده برای سیستم های EDC16 استفاده کنید.
