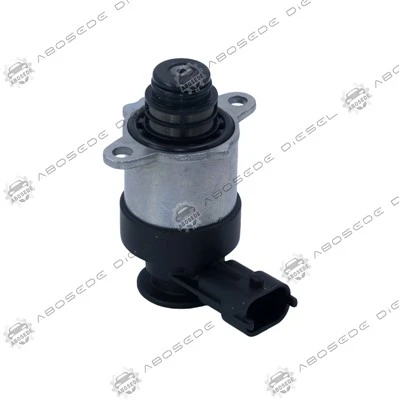

Bosch 0928400788 - شیر اندازه گیری با جبران نیروی وابسته به موقعیت برای پاسخگویی به وظیفه خطی

در یک شیر اندازه گیری معمولی، نیروی خالص وارد بر قرقره ترکیبی از نیروی مغناطیسی، نیروی فنر و نیروی هیدرولیک است. در نقطه عملیاتی اسمی، این نیروها متعادل هستند. با این حال، با تغییر چرخه کار و حرکت قرقره به موقعیت دیگری، تعادل تغییر می کند - با حرکت قرقره به سمت موقعیت بسته، نیروی فنر افزایش می یابد و نیروی مغناطیسی با موقعیت آرمیچر تغییر می کند. اگر شیر با جبران نیروی وابسته به موقعیت طراحی نشده باشد، رابطه بین چرخه کار و موقعیت قرقره غیرخطی می شود و محاسبه پیشخور ECU دقت کمتری دارد. 0928400788 با یک جبران نیروی وابسته به موقعیت طراحی شده است که نیروها را در هر موقعیتی در طول مسیر قرقره متعادل می کند و اطمینان می دهد که موقعیت قرقره به طور خطی با چرخه کار مرتبط است. دریچه ای است که با دستور به صورت خطی حرکت می کند.

قرقره در یک دریچه اندازه گیری توسط تعادل نیروها در موقعیت خود قرار می گیرد: نیروی مغناطیسی آن را می کشد. نیروی فنر آن را باز می کند. و نیروی هیدرولیک با افت فشار و سرعت جریان تغییر می کند. در موقعیت اسمی - معمولاً 50٪ چرخه کاری - این نیروها متعادل هستند و قرقره پایدار است. با این حال، هنگامی که چرخه کار تغییر می کند، قرقره به موقعیت جدیدی حرکت می کند. در موقعیت جدید، نیروی فنر تغییر کرده است (فشار فشرده یا کشیده شده است)، و نیروی هیدرولیک ممکن است تغییر کرده باشد (افت فشار متفاوت است). اگر نیروی مغناطیسی به همان میزان تغییر نکند، قرقره به موقعیت فرمان حرکت نمی‌کند - در موقعیت دیگری قرار می‌گیرد و غیرخطی بودن را ایجاد می‌کند. 0928400788 از یک مدار مغناطیسی استفاده می‌کند که دارای مشخصه ضربات نیرو است که مکمل فنر است و نیروی هیدرولیک تغییر می‌کند - نیروی مغناطیسی با موقعیت تغییر می‌کند به طوری که نیروی خالص در هر موقعیتی در سراسر محدوده عملیاتی صفر است.

جبران وابسته به موقعیت توسط یک هندسه مدار مغناطیسی به دست می آید که یک منحنی نیرو- ضربه ای ایجاد می کند که مکمل منحنی نیروی فنر است. مدار مغناطیسی به گونه ای طراحی شده است که با باز شدن قرقره، نیروی مغناطیسی کاهش می یابد - آرمیچر از هسته دورتر است و شار مغناطیسی کاهش می یابد. در همین حال، نیروی فنر با باز شدن قرقره کاهش می یابد (فشار کمتری به فنر می رسد). دو منحنی به گونه ای مطابقت دارند که نیروی خالص (مغناطیسی منهای فنر منهای هیدرولیک) در هر موقعیت صفر باشد. این تطابق با انتخاب دقیق هندسه هسته حاصل می شود و نرخ فنر - نرخ فنر برای مطابقت با شیب منحنی نیروی مغناطیسی انتخاب می شود. نتیجه دریچه ای است که در آن موقعیت قرقره تابعی خطی از چرخه وظیفه است و محاسبه پیشخور ECU در تمام محدوده عملیاتی دقیق است.

اگر فنر کشش را از دست بدهد یا مدار مغناطیسی آسیب ببیند، جبران وابسته به موقعیت ممکن است از بین برود. از دست دادن کشش فنر، شیب منحنی نیروی فنر را تغییر می دهد، بنابراین دیگر با منحنی نیروی مغناطیسی مطابقت ندارد. نیروی خالص دیگر در همه موقعیت ها صفر نیست و موقعیت قرقره غیرخطی است. اولین علامت اغلب یک خطای اندازه گیری است که در یک انتهای محدوده کار بارزتر است - دریچه ممکن است کمتر از متر در کار کم و بیش از متر در کار بالا باشد یا برعکس. 0928400788 اصلی از فنری استفاده می‌کند که در طول تولید از قبل چرخیده شده است تا سرعت آن را تثبیت کند، و از یک مدار مغناطیسی که برای مقاومت در برابر تخریب طراحی شده است و تضمین می‌کند که جبران‌سازی حفظ شود.

نصب 0788 مشابه سایر شیرهای CP4 است - سطح نصب را تمیز کنید، حلقه O و حلقه پشتیبان را جایگزین کنید، مهره نگهدارنده را تا 2 ± 23 نیوتن متر بچرخانید. با این حال، یک مرحله تأیید خاص وجود دارد:پس از نصب، آزمایش خطی بودن را انجام دهید. در حالی که موتور با سرعت ثابت کار می کند، به ترتیبی از چرخه های کاری از 15٪ تا 80٪ در مراحل 5٪ فرمان دهید و فشار ریل را ثبت کنید. رابطه بین چرخه کار و فشار ریل باید خطی باشد - انحراف بیش از 3 درصد نشان می دهد که جبران وابسته به موقعیت به طور مؤثر کار نمی کند. آزمایش را می توان با استفاده از اکثر ابزارهای تشخیصی با تابع فرمان چرخه وظیفه انجام داد.

Q1: چگونه می توانم بفهمم که جبران وابسته به موقعیت سوپاپ من بدون برداشتن آن به خطر افتاده است؟
← جارو کردن چرخه کاری از حالت بیکار تا بار کامل را انجام دهید و فشار ریل را کنترل کنید. اگر فشار به صورت خطی با چرخه کار افزایش نیابد، جبران ممکن است به خطر بیفتد. یک 0788 که به خوبی کار می کند، یک رابطه خطی را در تمام محدوده کار نشان می دهد.

Q2: آیا می توانم از 0928400788 در BMW که در اصل از 0831 استفاده می کرد استفاده کنم؟
→ بله، در اکثر برنامه های CP4.2. 0788 دارای جبرانی وابسته به موقعیت است که به ویژه برای پاسخ خطی ارزشمند است و در بسیاری از کاربردها جایگزین مستقیمی برای 0831 است. همیشه سازگاری با کالیبراسیون موتور را بررسی کنید.

Q3: چرا موتور من عملکرد خوبی در بار کم دارد اما عملکرد ضعیفی در بار بالا دارد؟
← این یک علامت کلاسیک دریچه بدون جبران وابسته به موقعیت است - جبران در تمام طول حرکت موثر نیست و موقعیت قرقره در انتهای بار بالا غیرخطی است. 0788 برای ارائه پاسخ خطی در تمام سکته مغزی طراحی شده است.

Q4: شایع ترین علت از دست دادن جبران خسارت در این شیر چیست؟
→ آرامش بهار - فنر کشش را از دست می دهد و نرخ فنر تغییر می کند. 0788 از فنر از پیش چرخه شده برای مقاومت در برابر آرامش استفاده می کند، اما در وسایل نقلیه با مسافت پیموده شده، فنر در نهایت کشش خود را از دست می دهد. بازرسی منظم توصیه می شود.

Q5: من شیر را تعویض کردم اما خطی بودن هنوز ضعیف است - آیا شیر معیوب است؟
← سنسور فشار ریل را از نظر دریفت بررسی کنید - یک حسگر رانش می تواند باعث شود ECU یک چرخه کاری غیرخطی را فرمان دهد. همچنین، زمان‌های پاسخ انژکتور را بررسی کنید - انژکتورهای کند می‌توانند باعث پاسخ فشار غیرخطی شوند که به نظر می‌رسد از شیر اندازه‌گیری باشد.

Q6: آیا غرامت وابسته به موقعیت با مخلوط های بیودیزل کار می کند؟
→ بله. جبران بر اساس تعادل نیرو است که تحت تأثیر نوع سوخت قرار نمی گیرد. با این حال، بیودیزل ویسکوزیته متفاوتی دارد که می تواند بر نیروی هیدرولیک در موقعیت های مختلف تأثیر بگذارد. 0788 برای حفظ خطی بودن با ترکیبات استاندارد دیزل و بیودیزل تا B20 طراحی شده است.
